Турнікет-трипод Trinix TRX-6000TS

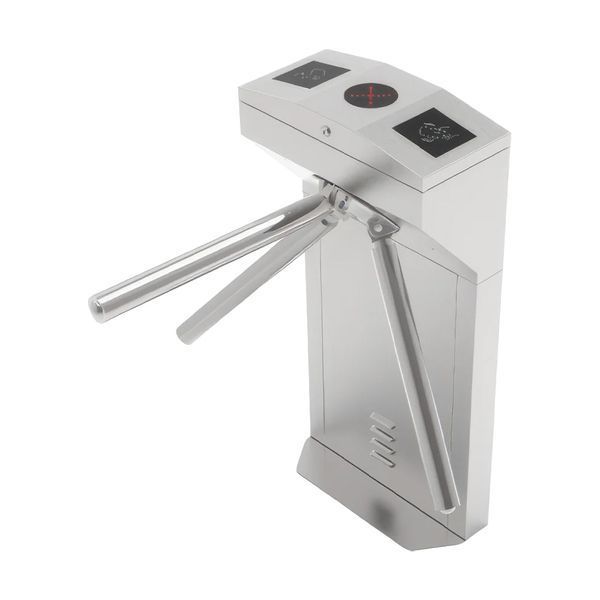

Турнікет-трипод Trinix TRX-6000TS — напівзростовий турнікет з трьома планками (компактна стійка) з нержавіючої сталі AISI 304 для прохідних офісів, підприємств, шкіл, спортзалів і магазинів. Пропускає по одній людині за сигналом зчитувача карток, відбитка пальця чи розпізнавання облич і блокує прохід без дозволу. При зникненні живлення механізм розблоковується сам — без акумулятора, як вимагає пожежна безпека.

Як працює

• Після сигналу від контролера доступу індикатор світиться зеленим, електромагніт розблоковує механізм, і трипод провертається на одну секцію (120°); далі знову блокується, індикатор стає червоним.
• Якщо людина не пройшла за заданий час, турнікет автоматично блокується знову — час налаштовується в меню плати.
• Кожен напрямок (вхід / вихід) можна налаштувати як вільний прохід, прохід за карткою або заборонений.
• Функція пам’яті: за потреби турнікет запам’ятовує кількість прикладених карток і пропускає стільки ж людей поспіль.
• Спроба пройти без дозволу — звуковий сигнал.

Підключення до СКУД

• Вхід відкриття — сухий контакт реле або сигнал +12 В / імпульс понад 100 мс, окремо на вхід (ліворуч) і вихід (праворуч).
• Інтерфейс RS485, лінія до 1200 м.
• Вхід пожежної сигналізації (нормально замкнений контакт): за сигналом турнікет відкривається.
• Підключається будь-який контролер, зчитувач карток EM/Mifare, штрих-/QR-коду, біометричний термінал; зчитувачі купуються окремо.

Характеристики

• Тип: турнікет-трипод, напівзростовий, електромеханічний (керування електромагнітами).
• Ширина проходу: до 550 мм.
• Пропускна здатність: від 30 осіб/хв.
• Час відкриття: 0.2 с.
• Планки: труба з нержавіючої сталі Ø 38 мм, довжина 500 мм.
• Живлення механізму: 24 В DC, 30 Вт; підключення до мережі 220 В.
• Ресурс: від 5 млн циклів.
• Робоча температура: від −40 до +80 °C (за паспортом), вологість 5–90 %.

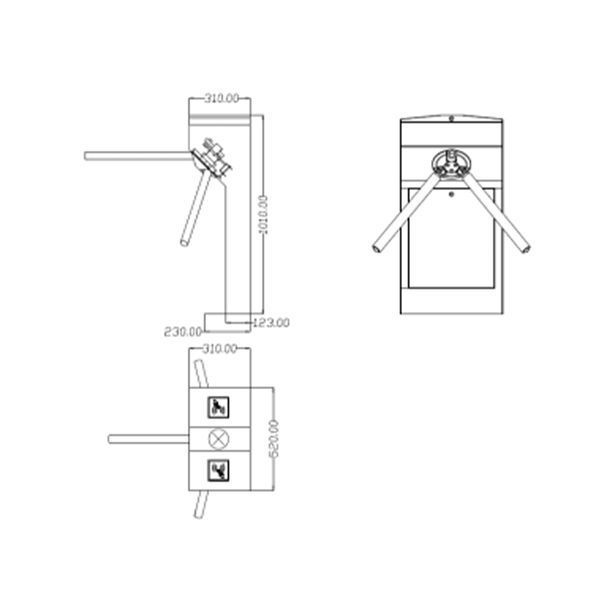

• Розміри: 520 × 310 × 1010 мм; вага 28 кг.
• Корпус: нержавіюча сталь AISI 304, полірована.
• Встановлення: у приміщенні або на вулиці під навісом, на підлогу.
• У комплекті — радіоконтролер і брелоки керування (за даними постачальника).

Монтаж — за інструкцією виробника

• Для роботи на вулиці потрібні бетонна платформа 100–200 мм (захист від води) і навіс від дощу та сонця — під відкритим небом без накриття експлуатувати заборонено.
• Кріплення — лише до бетонної основи анкерними болтами M12; силові й слабкострумові кабелі прокладаються окремо в ПВХ-трубах (заглиблення від 60 мм, вихід над підлогою від 50 мм, кінець труби загнути, щоб не затікала вода).
• Живлення — кабелем від 3 × 1 мм² з обов’язковим заземленням, через вимикач або ПЗВ; підключення — лише кваліфікований електрик.
• Якщо турнікет стоїть біля стіни, залиште 100 мм для доступу до задньої панелі; відстань від перешкоди до кінця планки — не більше 80 мм.
• Не використовуйте турнікет під час грози.

Часті запитання

Що буде, якщо зникне світло?

Механізм розблоковується сам, без акумулятора, і прохід вільний — це вимога пожежної безпеки. Після відновлення живлення турнікет знову блокується.

Скільки турнікетів потрібно?

Виробник радить один турнікет на 500 працівників, що приходять в одну зміну.

Чи є зчитувач у комплекті?

Ні, зчитувач карток, біометричний термінал і контролер купуються окремо й підключаються до стандартного входу турнікета.
