Trinix FTP CAT5E — 4-парна екранована (FTP — загальний екран з алюмінієвої фольги) вита пара категорії 5e з мідними жилами 0,51 мм у чорній поліетиленовій оболонці для прокладання поза будівлями, з самонесучим дротом для підвісного монтажу між будівлями та на опорах. Бухта 305 м. Мідні провідники дають до 1 Гбіт/с на сегменті до 100 м і підходять для живлення камер і точок доступу по PoE.
Де застосовувати
- вулична лінія до IP-камер на фасаді, паркані, воротах
- з'єднання будинку з гаражем, альтанкою, сусідньою будівлею
- підвіс між будівлями та по опорах, де кабель не можна прокласти в землі чи гофрі
- IP-відеоспостереження з живленням по PoE
- траси поруч із силовими кабелями, двигунами, інверторами, де є електромагнітні завади
Характеристики
| Бренд | Trinix |
| Тип | F/UTP (екранований) |
| Категорія | CAT5E |
| Кількість пар | 4 |
| Провідник | мідь, одножильний, Ø 0,51 мм |
| Ізоляція жил | поліетилен, Ø 1,0 мм |
| Екран | алюмінієва фольга + дренажний провідник |
| Оболонка | LDPE, колір чорний |
| Силовий елемент | самонесучий дріт |
| Частота | до 100 МГц |
| Швидкість | 100 Мбіт/с на 2 парах, 1 Гбіт/с на 4 парах |
| Електрична міцність ізоляції | 1,5 кВ AC, 2 с |
| Призначення | зовнішнє прокладання |
| Довжина бухти | 305 м |
Конструктивні параметри — за паспортом виробника (TRINITI).
Конструкція

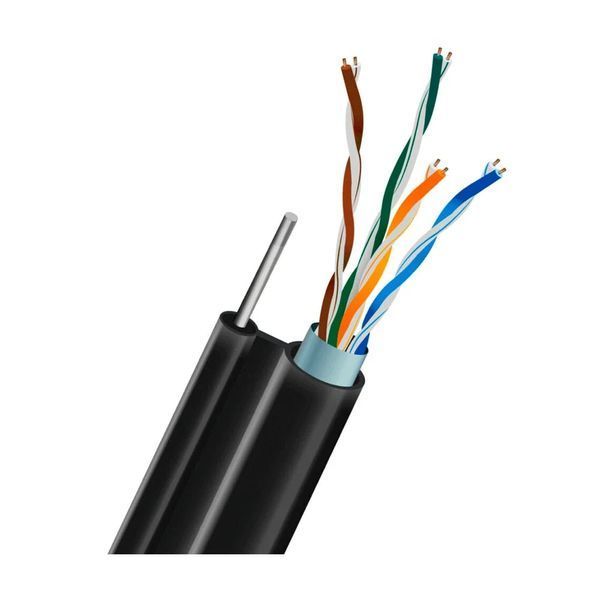

4 пари одножильних провідників (мідь) у поліетиленовій ізоляції, звиті попарно. Маркування пар стандартне: біло-синя / синя, біло-жовтогаряча / жовтогаряча, біло-зелена / зелена, біло-коричнева / коричнева. Поверх пар — загальний екран з алюмінієвої фольги та дренажний провідник, через який екран з'єднують з екранованим конектором і заземленням. Під оболонкою — нейлонова нитка для швидкого зняття оболонки. Зовнішня оболонка — поліетилен низької щільності (LDPE). Для навісного монтажу кабель має самонесучий дріт.
Як обрати
- FTP чи UTP. Екран захищає від електромагнітних завад, але працює, лише коли з'єднаний із заземленням через екрановані конектори RJ45 і заземлений комутатор чи шафу. Без цього FTP не дає переваги перед UTP.
- Мідь чи CCA. Мідна жила має менший опір, краще переносить перегини й нагрів при PoE. Стандарт TIA-568 для кабелів категорії вимагає саме мідних провідників.
- Оболонка. Поліетилен LDPE призначений для прокладання поза приміщеннями. Всередині будівель за вимогами пожежної безпеки краще прокладати кабель в оболонці PVC або LSZH.
- З силовим елементом. Дріт чи трос бере на себе навантаження при підвісі, тому жили не розтягуються. Для прокладання в гофрі чи землі силовий елемент не потрібен — простіше взяти звичайний вуличний кабель.
Поради з монтажу
- Довжина одного сегмента Ethernet — до 100 м від порту до порту (включно з патч-кордами). Далі потрібен комутатор, PoE-подовжувач або медіаконвертер з оптикою.
- Не перегинайте кабель під гострим кутом і не перетягуйте пучки стяжками — це погіршує параметри пар.
- Кінці кабелю на вулиці захищайте: використовуйте герметичні з'єднувачі RJ45 або монтажні коробки біля камер.
- Вводьте кабель у будівлю через гільзу з петлею-капельником, щоб вода не стікала по оболонці всередину.
- Для FTP використовуйте екрановані конектори RJ45 і з'єднуйте дренажний провідник з корпусом конектора.
- Кріпіть кабель до опор саме за силовий елемент (анкерними затискачами), а не за оболонку з парами.
Часті питання
Яку максимальну довжину лінії можна зробити?
До 100 м на один сегмент — так вимагає стандарт Ethernet. Якщо потрібно далі, ставте проміжний комутатор, PoE-подовжувач або переходьте на оптику.
Чи підходить для PoE-камер?
Так. Мідні жили підходять для PoE і PoE+ на лінії до 100 м. Для потужних PTZ-камер з PoE++ тримайте довжину ближче до мінімальної і не укладайте кабель щільними пучками.
Чи можна прокладати в землю?
Виробник вказує зовнішнє прокладання, але не пряме закопування. У землі кладіть кабель у захисну гофру або ПНД-трубу.
На який проліт розрахований силовий елемент?
Допустимий проліт виробник не вказує. На коротких прольотах між будинком і гаражем такого кабелю вистачає; для довгих прольотів використовуйте окремий несучий трос.
Чи потрібно заземлювати екран?
Так, інакше екран не захищає від завад. Екран з'єднують через екрановані конектори з заземленим комутатором або шафою.
Що ще знадобиться
- конектори RJ45 екрановані, кримпер для обтискання і тестер мережі
- водонепроникні з'єднувачі RJ45 (IP68) і монтажні коробки для вуличних камер
- PoE-комутатор або PoE-інжектор для живлення камер
