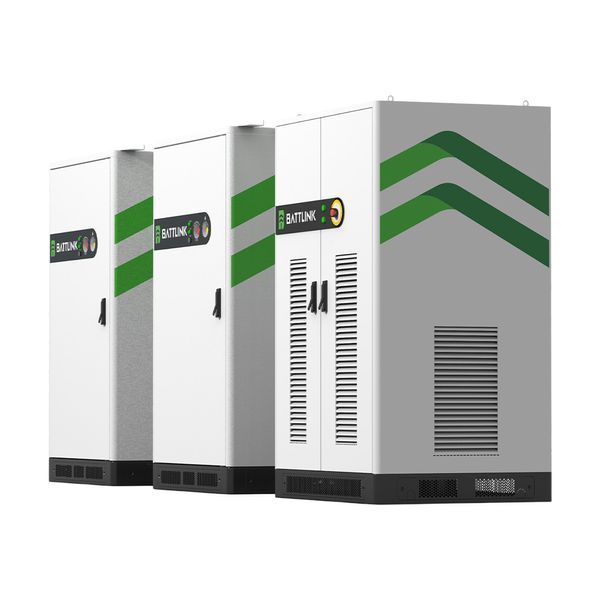

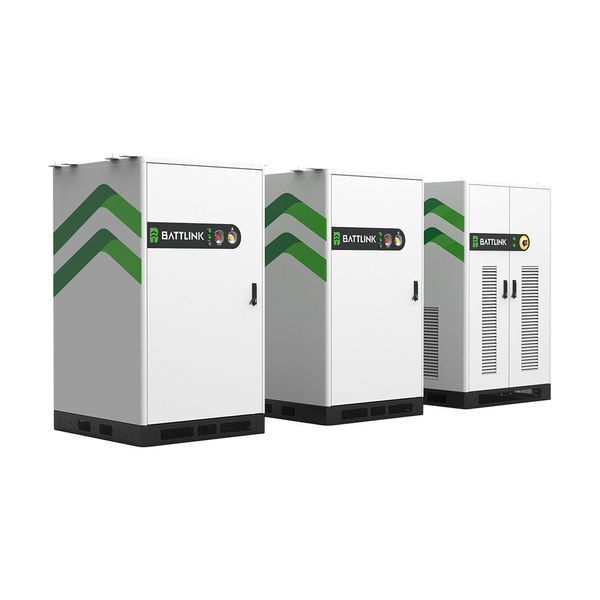

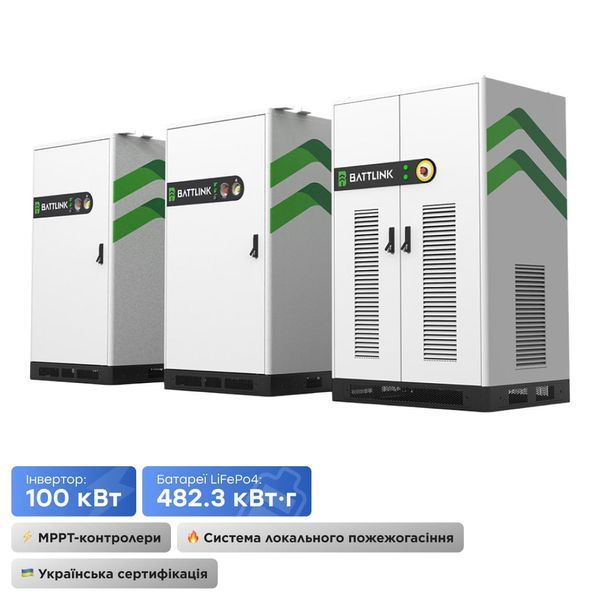

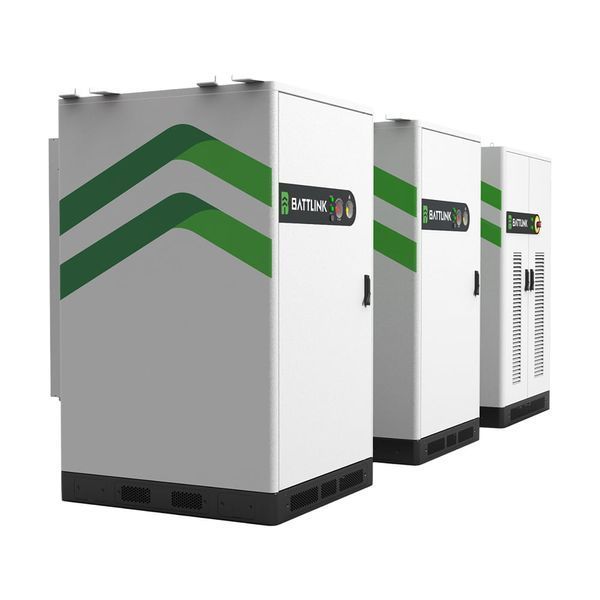

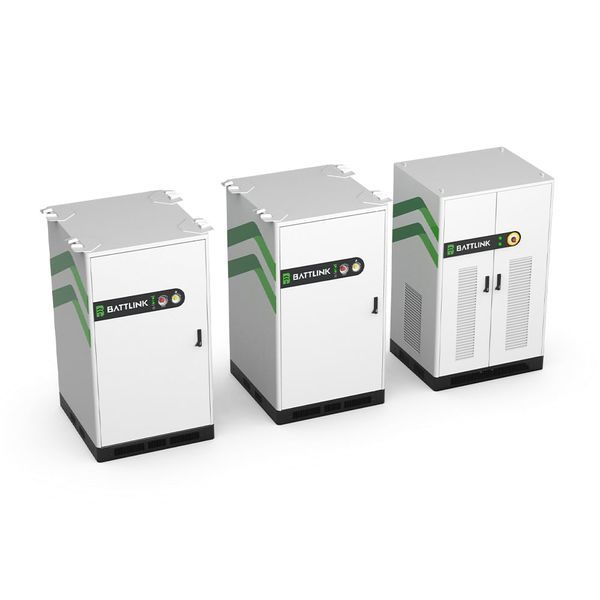

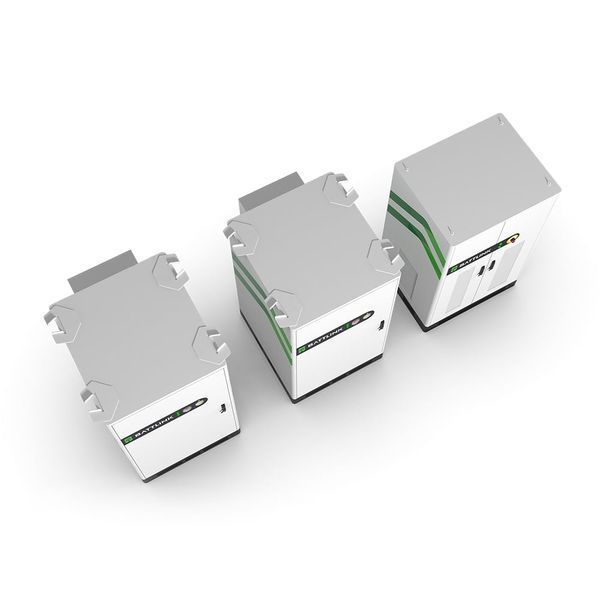

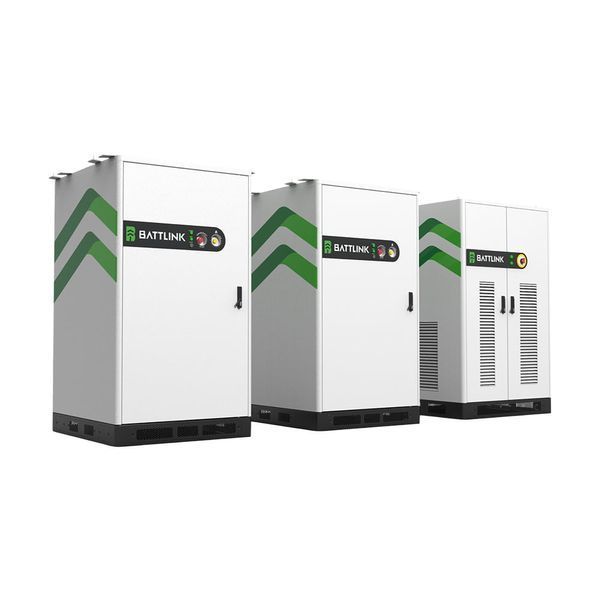

Система накопичення енергії ESS «все в одному» Battlink BATT-CI-100/482 100kW/482kWh для громадських та державних установ (школи, лікарні, банки), інфраструктурних, комерційних, промислових об’єктів, ОСББ, житлових комплексів, котеджних містечок – це готова комплексна система автономного живлення, інтегрована в одну металеву шафу. Складається з інвертора, акумуляторних батарей, системи керування акумуляторами (BMS), системи керування енергією (EMS), контролера MPPT для сонячних панелей. Безпечність системи накопичення енергії забезпечується автоматичною системою локального пожежогасіння газом. Система ESS від Battlink сертифікована та відповідає стандартам пожежної та електротехнічної безпеки.
Потужність інвертора складає 100 кВт, при цьому система може акумулювати до 482 кВт·год резервної енергії. 3-фазний інвертор напругою 380/400 В. Основні компоненти системи:
- Інвертор потужністю 100 кВт, пікова потужність 105 кВт.
- Акумуляторні батареї LifePO4 загальною енергоємністю 482.3 кВт·год, номінальною напругою 768 В, ємністю 628 А·год (314 А·год*2), струм заряду/розряду 0.5C.
- 2 MPPT-контролери для сонячних панелей, діапазон напруг MPPT 200-700 В, максимальна вихідна потужність сонячних панелей 100 кВт.
- Система керування енергією EMS.
- Система моніторингу та контролю акумуляторних батарей BMS.
- Система локального пожежогасіння.
- Система охолодження потужністю 5 кВт.
- Шафа для розміщення всіх компонентів системи.
Застосування
Система використовує акумуляторні батареї LFP для накопичення електроенергії, яку можна генерувати від сонячних панелей або інших джерел. Ця електроенергія може використовуватися як у пікові години, так і під час збоїв у електропостачанні. Надлишки електроенергії можна передавати до загальної мережі для подальшого використання.
Підходить для промислових та комерційних застосувань, на великих об’єктах, зокрема, для ОСББ, школ та інших навчальних закладів, державних установ та організацій, об’єктів інфраструктури, медичних закладів, торгових центрів, великих офісів, на складах.
Основні переваги
- Використання літій-залізо-фосфатних батарей – безпечних, надійних, екологічних і довговічних.
- Вбудовані системи керування – BMS, EMS, а також підтримка моніторингу в реальному часі і дистанційного керування.
- Безпека – вбудована локальна система пожежогасіння та охолодження для попередженя пожеж та виходу з ладу обладнання.
- Універсальність – система підтримує як роботу в мережі (on-grid), так і роботу в автономному (off-grid) режимі з можливістю перемикання за менш ніж 20 мс, що дозволяє швидко переходити між режимами без перебоїв у живленні. Вбудовані функції керування дозволяють використовувати надлишкову енергію для компенсації пікових навантажень або відправляти її назад у мережу.
- Готова до використання – система поставляється в металевій шафі, легко встановлюється та підключається.
- Екологічність – зменшення викидів CO2 завдяки ефективному використанню відновлюваних джерел енергії.
- Відповідність стандартам – постачається з усіма необхідними сертифікатами, включаючи сертифікат пожежної безпеки.
Ключові властивості
Інвертор
- Номінальна потужність інвертора 100 кВт, що дозволяє живити широкий спектр обладнання. Максимальна короткочасна потужність сягає 105 кВт, що забезпечує стабільну роботу під час пікових навантажень або при підключенні обладнання з різкими стрибками споживання електроенергії.
- Трифазний інвертор з вихідною напругою 380/400 В. Дозволяє підключати промислове обладнання. Номінальна вихідна частота 50/60 Гц.
- Коефіцієнт корисної дії інвертора 93%, що свідчить про високу ефективність перетворення електроенергії.
Акумуляторні батареї
- Акумуляторні батареї LifePO4 загальною енергоємністю 482.3 кВт·год, номінальною напругою 768 В, ємністю 628 А·год.
- Максимальний струм заряду та розряду 0.5C, кількість циклів заряду/разряду понад 6000.
- Час перемикання на батарею складає 20 мс.
Сонячні панелі та MPPT-контролери
- Максимальна вихідна потужність підключених сонячних панелей складає 100 кВт.
- Два вбудовані MPPT-контролери (Maximum Power Point Tracking) – система відслідковування точки максимальної потужності сонячних батарей, з діапазоном напруги MPPT від 200 В до 700 В DC.
- Максимальний струм заряду сонячних панелей становить 130 А.
- Кожен MPPT контролює до двох сонячних стрінгів, що підвищує ефективність системи та дає змогу підключити більше панелей.
Комутаційні інтерфейси
- Система обладнана комунікаційними інтерфейсами CAN та RS485, що дозволяє легко інтегрувати її з іншими пристроями та системами керування.
- Підтримує протоколи Modbus-RTU, Modbus-TCP та CAN2.0B для забезпечення надійної передачі даних.
Система локального пожежогасіння
- Система обладнана автоматичною системою локального газового пожежогасіння (на основі газу перфторгексан), яка інтегрована для автоматичного реагування на перегрівання, забезпечуючи високий рівень безпеки.
- Принцип роботи: якщо система пожежогасіння виявляє у шафі ESS підвищення температури до порога спрацювання, термочутлива трубка із газом розплавляється і випускає безпосередньо в область загоряння газову пожежогасну речовину перфторгексан.
Загальні параметри
- Клас захисту IP55, робоча температура від -20 °C до +55 °C.

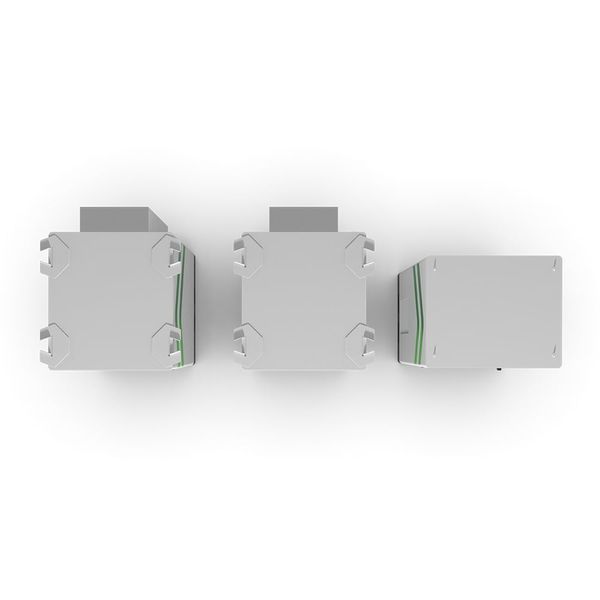

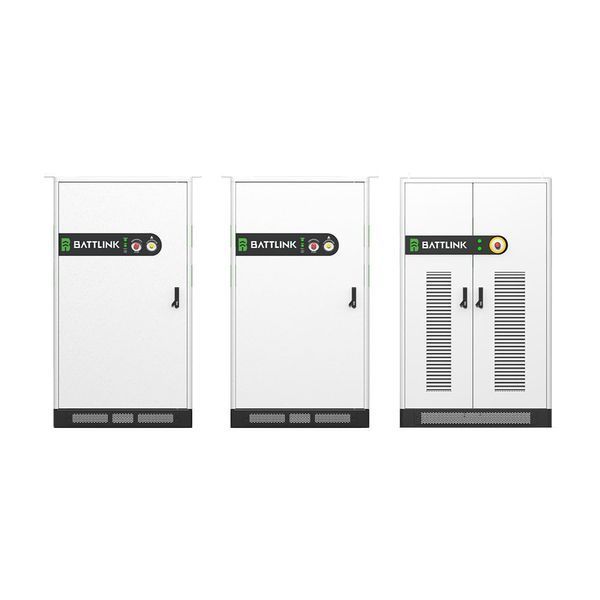

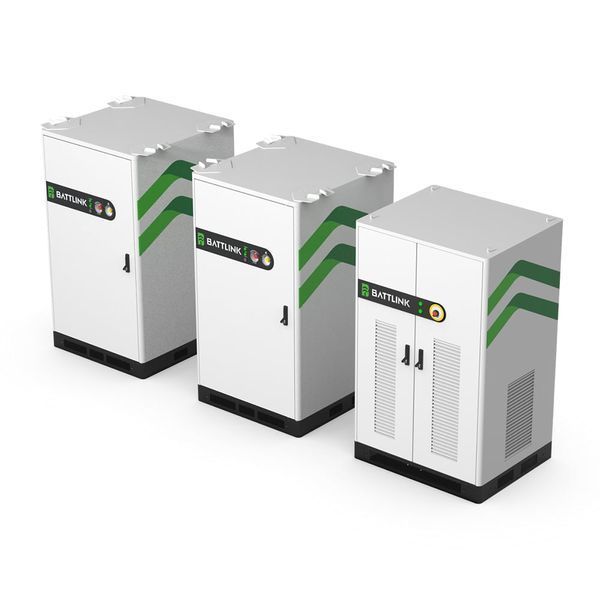

- Габарити: 2 шафи з акумуляторними батареями (BESS) 1105 / 1475 / 1998 мм, система керування 1210 / 1000 / 1990 мм; вага 6600 кг.
Зверніть увагу: локальна система пожежогасіння призначена лише для швидкого виявлення та гасіння невеликих локальних пожеж, для забезпечення повної відповідності пожежній безпеці систему накопичення енергії Battlink слід підключити до системи пожежної сигналізації об’єкта, на якому вона встановлена.
