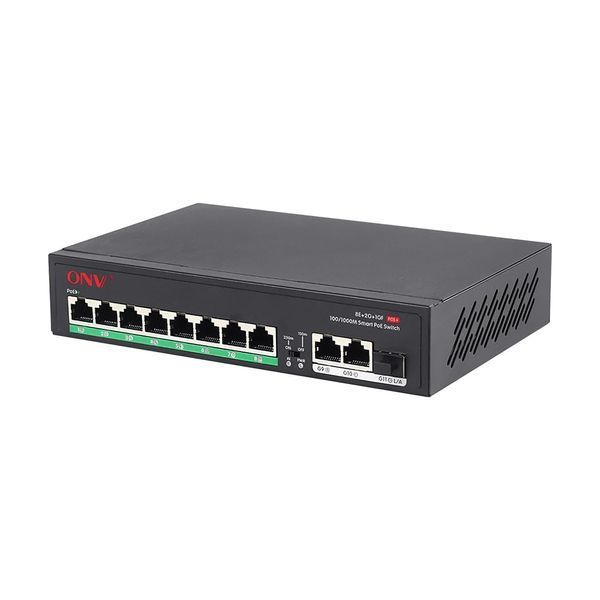

ONV ONV-H1108PFD — некерований PoE-комутатор на 11 портів: 8 портів з живленням PoE 10/100 Мбіт/с і 2 × 1G Uplink + 1 × SFP 1G. Він одним кабелем вита пара передає камерам і дані, і живлення, тож біля кожної камери не потрібна розетка й блок живлення. Загальний PoE-бюджет — 120 Вт, до 30 Вт на порт: у середньому 15 Вт на камеру при повному завантаженні (розрахунок), чого вистачає для звичайних IP-камер з ІЧ-підсвіткою.
Чим вирізняється
- PoE-порти 100 Мбіт/с — з запасом для IP-камер (потік камери 4–8 Мп — кілька Мбіт/с), а гігабітні uplink не стають вузьким місцем до реєстратора
- SFP-порт для оптики — коли реєстратор чи серверна далі ніж 100 м
- Режим подовженої передачі (усі PoE-порти): дані й живлення до 250 м при швидкості 10 Мбіт/с — для камер на віддалених стовпах
- Watchdog: комутатор помічає «завислу» камеру й сам перезавантажує її, вимикаючи живлення порту
- Ізоляція портів (VLAN): камери не бачать одна одну, лише uplink — безпечніше і менше широкомовного трафіку
- Plug-and-play: не потребує налаштування
Характеристики
| Модель | ONV ONV-H1108PFD |
| Тип | некерований PoE-комутатор |
| Портів усього | 11 |
| PoE-порти | 8 × 10/100 Мбіт/с |
| Uplink | 2 × 1G Uplink + 1 × SFP 1G |
| Стандарт PoE | IEEE 802.3af/at, до 30 Вт на порт |
| PoE-бюджет | 120 Вт |
| Розпіновка PoE | 1,2+ / 3,6− (Mode A) |
| Дальність | до 100 м; до 250 м у режимі 10 Мбіт/с (усі PoE-порти) |
| Таблиця MAC | 2K |

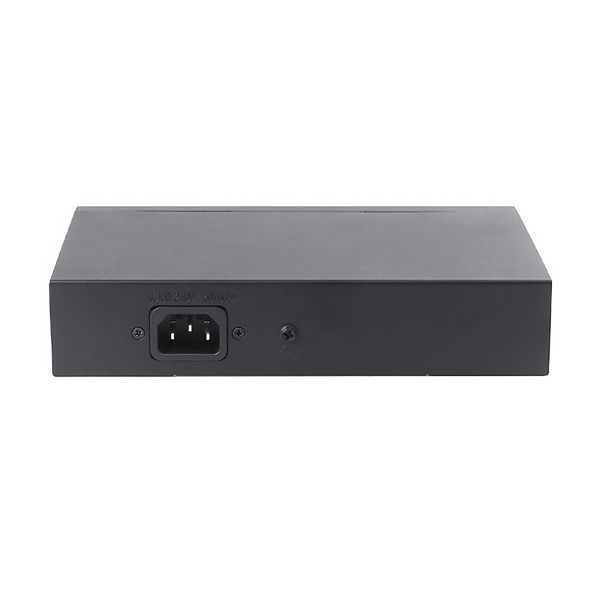

| Живлення | AC 100–240 В, 50/60 Гц, блок вбудований |
| Грозозахист | 4 кВ |
| Захист корпусу | IP30 |
| Монтаж | настільний / настінний |
Як розрахувати PoE-бюджет
Складіть максимальне споживання всіх камер з паспортів (з увімкненою ІЧ-підсвіткою і підігрівом, якщо є) і додайте 15–20 % запасу. Сума не повинна перевищувати 120 Вт, а одна камера — 30 Вт. Звичайна вулична IP-камера споживає 4–8 Вт, PTZ-камера — 15–30 Вт.
Часті питання
Чи підійде для камер будь-якого бренду?
Так, якщо камера підтримує стандартний PoE 802.3af або 802.3at. Камери з пасивним PoE 12/24 В без стандарту напряму не живляться.
Яка максимальна довжина кабелю до камери?
До 100 м у звичайному режимі. У режимі подовженої передачі — до 250 м, але швидкість порту обмежується до 10 Мбіт/с; цього вистачає для однієї камери з помірним бітрейтом.
Який кабель використовувати?
Мідну виту пару CAT5E або CAT6. Кабель CCA сильніше гріється при PoE і дає падіння напруги на довгих лініях — для PoE його краще не брати.
Чи можна живити від ДБЖ?
Так, від ДБЖ 220 В або інвертора. Розрахуйте потужність ДБЖ із запасом: споживання камер плюс власне споживання комутатора.
Що ще знадобиться
- кабель вита пара CAT5E мідний (вуличний LDPE для камер на вулиці)
- IP-відеореєстратор і жорсткий диск
- SFP-модулі та оптичний кабель для довгих ліній
- ДБЖ для безперервної роботи відеоспостереження
