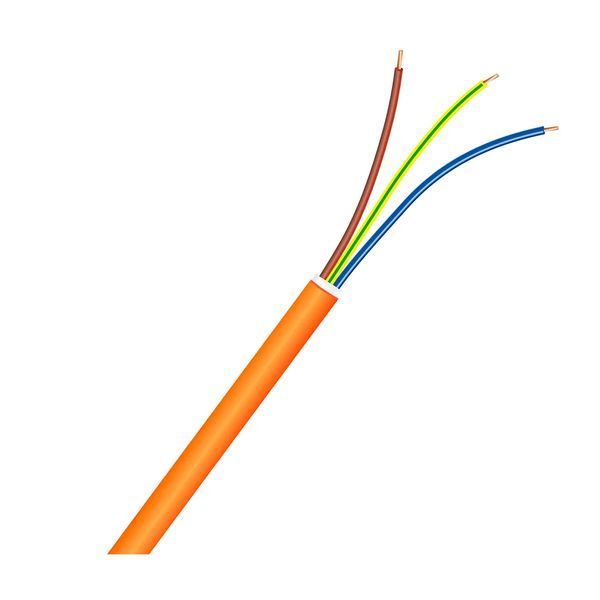

TCF (N)HXH FE180/E30 3×1,5 — силовий вогнестійкий кабель без галогенів із 3 мідними жилами 1,5 мм² для живлення систем, що мають працювати під час пожежі: аварійного освітлення, пожежної сигналізації, насосів, вентиляції димовидалення. Ізоляція з силіконової гуми, оболонка з безгалогенного компаунду — при горінні мало диму й немає корозійних газів.
Характеристики
| Марка | (N)HXH FE180/E30 |
| Жили | 3 × 1,5 мм², мідь |
| Номінальна напруга | 0,66/1 кВ |
| Ізоляція / оболонка | силіконова гума / безгалогенний полімерний компаунд |
| Вогнестійкість | FE180 — ізоляція 180 хв (IEC 60331, DIN VDE 0472-814); E30 — функція лінії 30 хв (DIN 4102-12) |
| Горіння, дим, гази | не поширює горіння (IEC 60332-3), низьке димовиділення (IEC 61034), без галогенів (IEC 60754-1) |
| Температура жили при КЗ | до +250 °C |
| Монтаж | від −10 до +50 °C; радіус вигину ≥ 7 зовнішніх діаметрів |
| Робоча температура | −30…+50 °C (за постачальником) |
| Прокладання | над і під штукатуркою, у сухих, вологих і мокрих приміщеннях, у кладці й бетоні; у ґрунті — лише в трубах |
| Строк служби | не менше 12 років |
| Колір | помаранчевий |
Що означає маркування
FE180 — ізоляція зберігає працездатність 180 хв під прямим вогнем (IEC 60331, DIN VDE 0472-814). E30 / E90 — збереження функції кабельної лінії 30 або 90 хв за DIN 4102-12; цей показник досягається лише в комплексі з випробуваною системою кріплення. E30 зазвичай застосовують для пожежної сигналізації та аварійного освітлення, E90 — для живлення пожежних насосів і вентиляторів димовидалення.
Втрати напруги
Розрахунок: ΔU = 2 · L · I · 0,0175 / S. Для лінії 50 м зі струмом 10 А на жилі 1,5 мм² втрата ≈ 11,7 В (5,1 % від 230 В). Допустимий струм і переріз для конкретного навантаження підбирайте за ПУЕ та проєктом.
Часті питання
Чи можна прокладати в землі?
Лише в захисних трубах або шлангах — так вказано в характеристиках кабелю.
Чим E90 відрізняється від E30?
Тривалістю збереження функції лінії під час пожежі: 90 хв проти 30 хв за DIN 4102-12, за умови монтажу на випробуваній системі кріплення.
