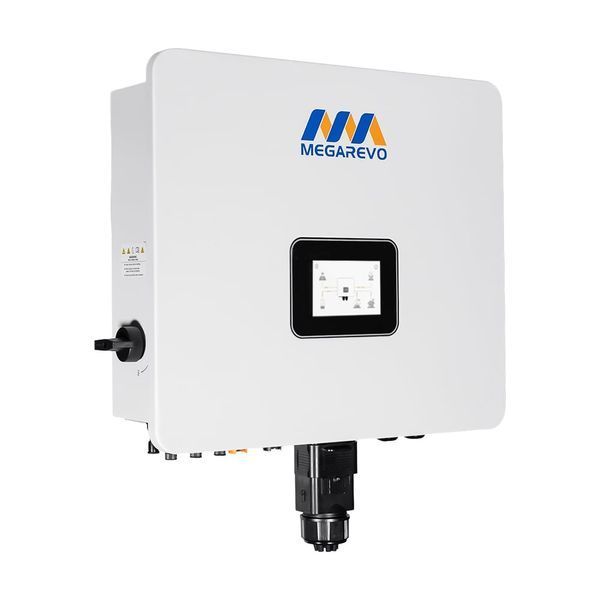

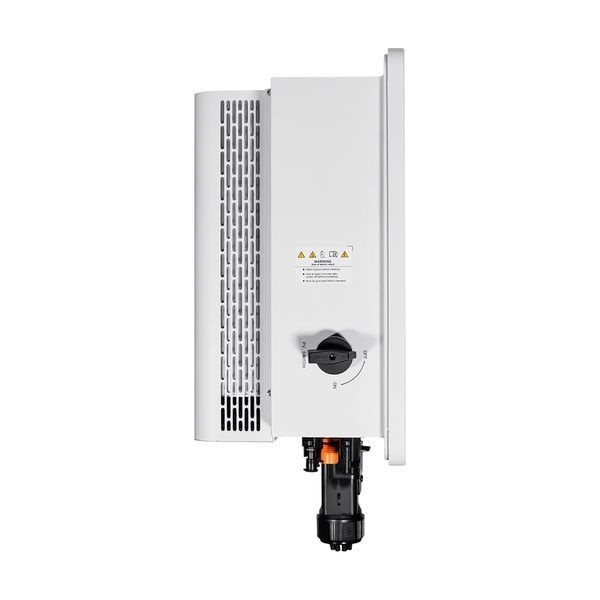

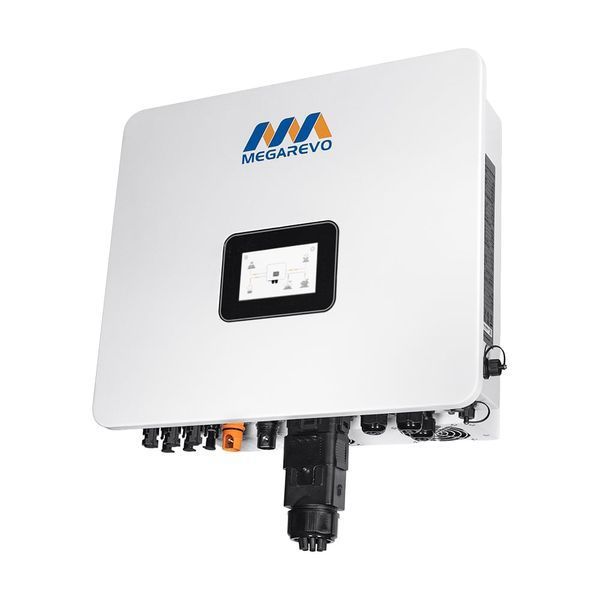

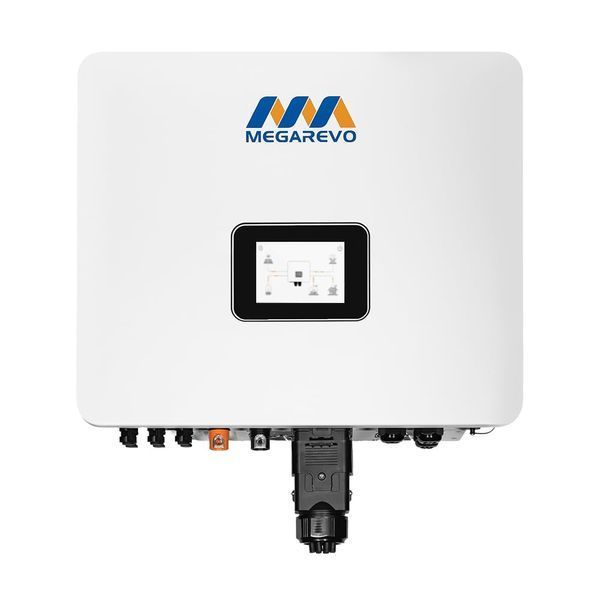

Гібридний однофазний інвертор Megarevo R10KL1DA-G2S на 10 кВт — основа потужної домашньої сонячної станції з акумуляторами. Працює з мережею, сонячними панелями, акумуляторами 48 В і генератором одночасно, а при відключенні світла переводить будинок на резервне живлення менш ніж за 20 мс.
Для чого підходить
- резервне живлення всього будинку, включно з котлом, насосами, холодильником і кондиціонером;
- сонячна електростанція з акумуляторами: енергія від панелей іде на споживання, у батареї та в мережу;
- об’єкти з генератором — окремий вхід генератора до 10 кВт;
- трифазні об’єкти й більші потужності — паралельна робота кількох інверторів.
Режими роботи
- Власне споживання — пріоритет енергії від сонячних панелей.
- Зміщення пікового навантаження — заряд і розряд акумуляторів за розкладом, щоб зменшити споживання з мережі в пікові години.
- Пріоритет акумулятора — максимальне використання енергії з АКБ.
- AC-coupling — можна приєднати вже наявний мережевий інвертор, щоб його енергія теж ішла в акумулятори.
Як підібрати систему
- Потужність. Номінал 10 кВт (43.5 А); постачальник радить закладати запас щонайменше 30 % від розрахункового навантаження. Короткочасні перевантаження: ≥110 % — 10 хв, ≥120 % — 1 хв, ≥130 % — 1 с, ≥150 % — 100 мс (за даними виробника) — цього вистачає на пускові струми насосів і компресорів.
- Акумулятори. Номінал 48 В, діапазон 40–58 В: літієві LiFePO4 51.2 В або свинцево-кислотні. Струм заряду й розряду — до 200 А (10 кВт). З літієвими АКБ інвертор підлаштовує заряд під BMS по шині CAN.
- Сонячні панелі. 2 MPPT-трекери: перший — на 1 стрінг до 16 А, другий — на 2 стрінги по 16 А. Діапазон MPPT 100–430 В, старт від 100 В, абсолютний максимум на вході — 550 В, струм КЗ до 24 А. Масив панелей — до 15 кВт, у 1.5 раза більше за номінал інвертора.
- Морози. Напруга холостого ходу панелей на холоді зростає, тому стрінг розраховують так, щоб навіть у найсильніший мороз вона не перевищила 550 В — це робить монтажник за паспортом панелей.
Характеристики
- Номінальна потужність: 10 кВт / 10 кВА; вихід 230 В, 50/60 Гц, 43.5 А; THDu < 3 %.
- Час перемикання на резерв: менше 20 мс.
- PV-вхід: до 15 кВт, 2 MPPT (1 + 2 стрінги), 100–430 В, старт 100 В, макс. 550 В; 16 / 16+16 А; КЗ 24 А; роз’єми MC4.
- Акумулятори: 48 В (40–58 В), літієві та свинцево-кислотні; заряд/розряд до 200 А, до 10 кВт; BMS по CAN.
- Мережа: 230 В (176–270 В), 47–61 Гц, L+N+PE; коефіцієнт потужності від 0.8 випереджального до 0.8 відстаючого.
- Вхід генератора: до 10 кВт, 43.5 А.
- Захист: anti-islanding, контроль опору ізоляції, захист від зворотного струму PV, перевантаження, КЗ, підвищеної й зниженої напруги на виході; ПЗІП DC і AC Type III.
- Європейська ефективність ≥ 96.5 %; споживання холостого ходу < 15 Вт.
- Сенсорний кольоровий дисплей; інтерфейси RS485 і CAN, сухі контакти; Wi-Fi-адаптер для застосунку SOLARMAN Smart.
- Охолодження вентиляторами, шум < 55 дБ.
- IP65; від −25 до +60 °C, вологість до 95 % без конденсації, висота до 2000 м.
- Розміри 486 × 231 × 530 мм, вага 25.8 кг; настінний монтаж.
- Топологія без гальванічної розв’язки; сертифікати EN IEC 61000-6-1, EN IEC 61000-6-3, EN 62109-1, EN 62109-2.
Що ще знадобиться
- акумулятори 48 В — літієві LiFePO4 51.2 В є в нашому каталозі;
- кабель для сонячних панелей H1Z2Z2-K і роз’єми MC4;
- DC-захист кожного стрінга: роз’єднувач із запобіжниками, DC-автомат, обмежувач перенапруги;
- оптимізатори потужності — якщо частина панелей затінюється.
Часті запитання
Де встановлювати?
Корпус IP65 дозволяє монтаж і надворі, але інвертор охолоджується вентиляторами й шумить до 55 дБ — у житловій кімнаті це буде чутно. Зазвичай його ставлять у техприміщенні, гаражі чи під навісом на стіні.
Чи потрібен окремий АВР?
Як правило, ні: інвертор сам перемикає будинок між мережею й резервом. Другий АВР може конфліктувати з логікою інвертора — схему погоджують з монтажником.
Чи помітить техніка перемикання?
Перемикання займає до 20 мс. Освітлення, котел і більшість побутової техніки цього не помічають, але комп’ютери й сервери краще живити через окремий ДБЖ.
Хто має встановлювати?
Лише кваліфікований електрик: інвертор без гальванічної розв’язки, тож схему заземлення й нейтралі, захист стрінгів і перерізи кабелів визначають за інструкцією виробника.
