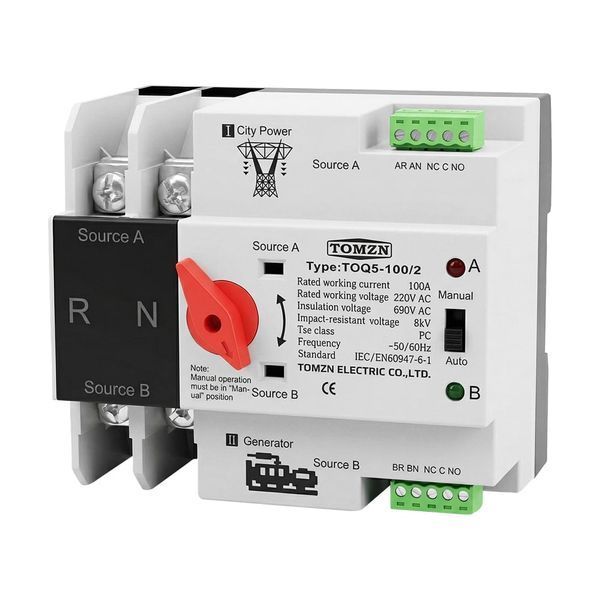

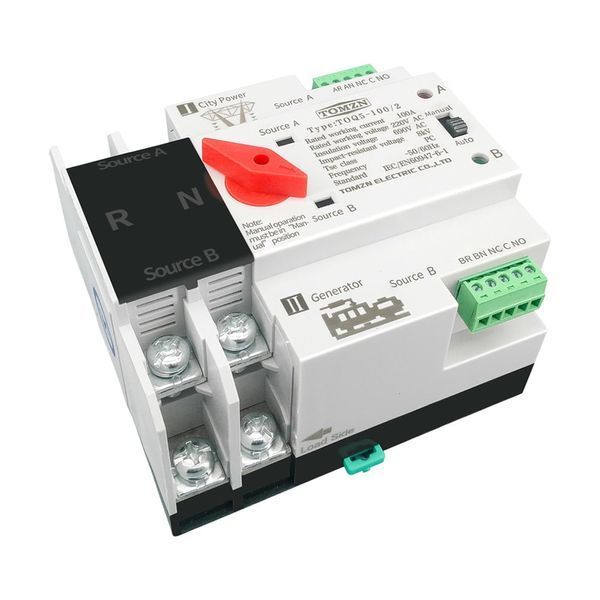

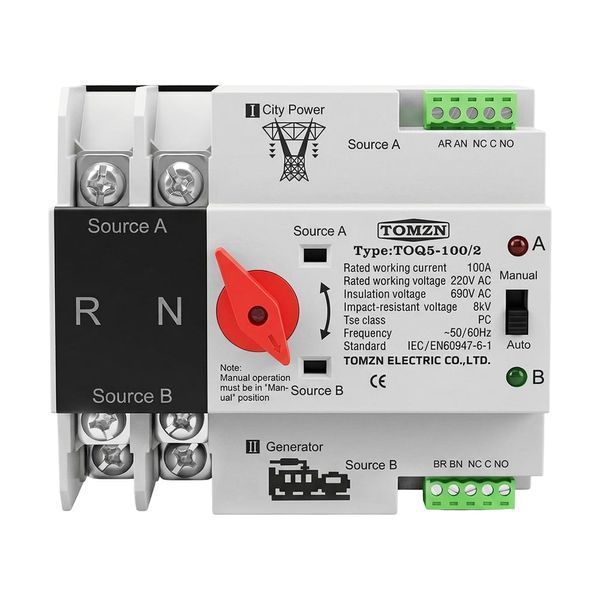

Автоматичний перемикач під DIN-рейку TOMZN TOQ5/2P 100A 2 полюси автоматично перемикає будинок чи квартиру з мережі на резервне джерело — інвертор, зарядну станцію чи генератор — коли зникає світло, і повертає на мережу, коли воно з’являється. Монтується в щиток на DIN-рейку поруч з автоматами.
Як працює

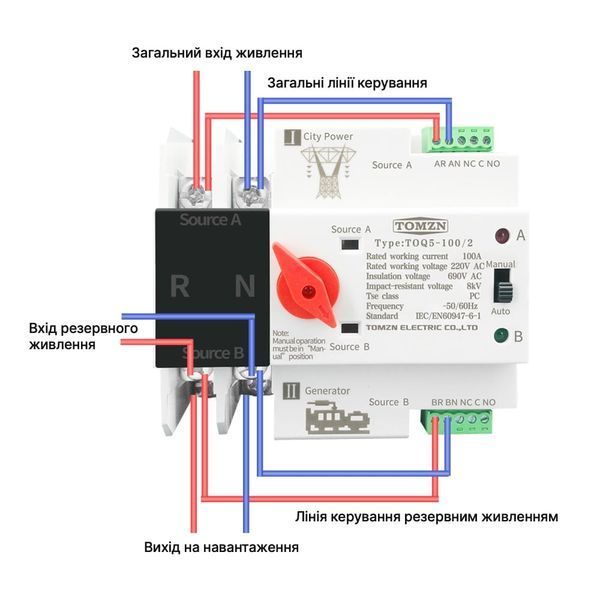

Вхід A (основне живлення) — мережа; вхід B (резервне живлення) — інвертор, зарядна станція чи генератор. Поки на вході A є напруга, навантаження живиться від мережі; коли вона зникає, АВР переключається на вхід B, а з появою мережі повертається назад. Навантаження підключається до нижніх клем.
Скільки полюсів обрати
Для звичайної однофазної мережі квартири чи будинку потрібен саме 2-полюсний АВР: він розриває і фазу, і нейтраль, тож мережа й резервне джерело не мають спільних провідників.
Характеристики
- Корпус: білий; нижчий і менш глибокий за TOQ7.
- Полюси: 2 — для однофазної мережі: комутує фазу й нейтраль.
- Номінальний струм контактів: 100 А.
- Напруга керування: AC 220 В / 50 Гц; номінальна напруга контактів AC 400 В; напруга ізоляції AC 690 В.
- Стійкість до струму короткого замикання: 50 кА; імпульсна напруга: 8 кВ.
- Час перемикання: у вступі інструкції — 8 мс, у таблиці характеристик — до 50 мс.
- Режими: автоматичний і ручний.
- LED-індикатори стану джерел і роботи пристрою.
- Сухі контакти реле: сигнал про зникнення та появу мережі для зовнішньої автоматики.
- Ресурс: 2000 автоматичних і 5000 ручних перемикань.

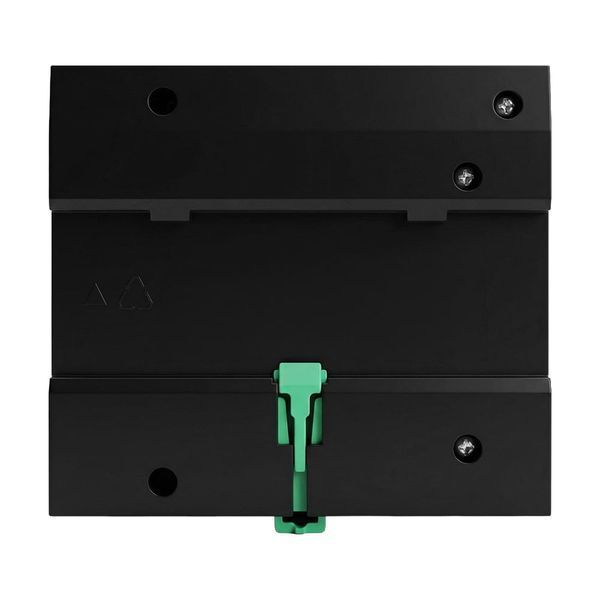

- Монтаж на DIN-рейку; корпус з вогнетривкого пластику; стандарт GB/T14048.11.
- Габарити (Ш × В × Г): 107.6 × 100 × 76 мм — ≈6 модулів на DIN-рейці; вага 563 г.
- Категорія застосування: AC-33iB; клас PC (комутує, але не відключає струм КЗ).
- Захист від КЗ за інструкцією: запобіжник RT16-00-63A.
- Напруга керування 220 В, нормальна робота при 85–110 % від номіналу.
- Допоміжні контакти: 2 реле, кожне з двома групами перекидних контактів AC 220 В.
- Умови: від −5 до +40 °C, вологість до 50 % при +40 °C, висота до 2000 м; монтаж вертикально в шафі.
- Провід кола керування: мідь, переріз до 2 мм².
Поради електриків
- Резервне джерело має бути потужним із запасом. Від слабкого інвертора котушка АВР може не спрацювати чітко й «деренчати», а інвертор — іти в перевантаження в момент перемикання. Виробник рекомендує АВР для інверторів від 1500 Вт.
- Кожне відключення — це два перемикання: на резерв і назад. При частих відключеннях ресурс у 2000 автоматичних перемикань витрачається швидше, ніж здається.
- Захисний провідник PE через АВР не комутується — він лишається неперервним.
- Монтаж має виконувати електрик: схема залежить від системи заземлення будинку та від того, як інвертор чи генератор з’єднує нейтраль.
- Заплануйте в щитку близько 6 модулів на DIN-рейці. АВР глибший за звичайні автомати й виступає вперед приблизно на 3–4 мм — якщо щиток із пластроном (захисною панеллю), перевірте, що між рейкою і панеллю чи дверцятами вистачає місця.
- Низька напруга шкідлива для АВР: за інструкцією, при напрузі нижче норми котушка перегрівається аж до самозаймання. Це ще одна причина ставити реле контролю напруги на вхід мережі.
- Ручний режим — лише для перевірки чи обслуговування. Виробник рекомендує після нього повернути перемикач у режим Auto.
- Залиште вільне місце навколо АВР: за інструкцією безпечні відстані S1 — не менше 30 мм, S2 — не менше 203 мм.
- Перший огляд — через 6 місяців роботи, далі раз на рік: очистити пил, перевірити контакти й затяжку клем (вимога інструкції).
Часті запитання
Чим TOQ5 відрізняється від TOQ7?
Електричні характеристики й ширина на DIN-рейці однакові. TOQ5 — у білому корпусі, нижчому й менш глибокому: 100 × 76 мм проти 109 × 78 мм у TOQ7 (висота × глибина), і трохи легший. TOQ7 — новіша версія в чорному корпусі: виробник покращив внутрішню конструкцію та якість виконання. Якщо щиток неглибокий чи низький, TOQ5 простіше вмістити; в інших випадках варто подивитися на новіший TOQ7.
Чи помітне перемикання для техніки?
Так, короткий провал живлення буде. В інструкції виробника вступ обіцяє 8 мс, а таблиця характеристик — до 50 мс; незалежний замір TOMZN TOQ7 показав 14–25 мс. Лампи, котел, холодильник цього не помітять, але комп’ютер, сервер чи мережеве обладнання можуть перезавантажитися — їх живлять через ДБЖ.
Чи потрібні автомати на входах?
Так. АВР — це перемикач, а не автомат захисту: від перевантаження й короткого замикання він не відключає. На кожен вхід (мережа і резерв) ставлять автоматичний вимикач, номінал якого підбирають під переріз кабелю й потужність джерела. Номінал АВР у 100–125 А — це запас для контактів, а не дозвіл на таке навантаження. Інструкція виробника як захист від КЗ вказує запобіжник RT16-00-63A.
Навіщо реле напруги перед АВР?
АВР повертає навантаження на мережу одразу, без затримки. Якщо світло «моргає» або напруга скаче, він клацатиме туди-сюди, а техніка отримуватиме серію провалів. Реле контролю напруги на вході мережі пропускає її лише стабільною і з затримкою — так радять ставити електрики. Реле TOMZN є в нашому каталозі.
Чи потрібен АВР, якщо в інвертора є байпас?
Не завжди. Якщо гібридний інвертор чи ДБЖ сам перемикає навантаження між мережею і батареями (вбудований байпас), другий АВР може дублювати цю логіку й конфліктувати з нею. Зовнішній АВР доречний, коли інвертор або зарядна станція такого перемикання не має, або для генератора. Перевірте інструкцію інвертора.
Чи запускає АВР генератор?
Ні, керувати генератором він не вміє. Через сухі контакти АВР може лише подати сигнал про зникнення чи появу мережі зовнішній автоматиці, яка запускає генератор.
